Od diagnozy do odtworzenia geometrii — kiedy wał napędowy w maszynie nadaje się do regeneracji

W środowisku ciągłej pracy, takim jak zautomatyzowana linia montażowa automotive lub ciężka maszyna przemysłowa, nawet bardzo małe bicie wału napędowego wywołuje odczuwalne drgania przenoszone na cały układ. Tego rodzaju anomalia szybko skutkuje błędami w pozycjonowaniu elementów roboczych oraz grozi nieplanowanymi przestojami produkcyjnymi. Operatorzy maszyn z reguły jako pierwsi zauważają wzmożone wibracje przenoszące się na główną obudowę. Z kolei specjalistyczna analiza widmowa potwierdza, że częstotliwości drgań są ściśle powiązane z ruchem obrotowym elementu przenoszącego moment siły. Jeszcze przed całkowitym wyłączeniem z ruchu i demontażem podzespołu wykonuje się wstępne bezkontaktowe pomiary diagnostyczne. Procedura ta ujawnia początkowe zużycie czopów łożyskowych, nadmierne bicie osiowe oraz postępującą utratę współosiowości. Zgromadzone w ten sposób dane liczbowe pozwalają określić, w jakim dokładnie stopniu odchylenia od osi odniesienia przekroczyły już bezpieczne tolerancje dla danego mechanizmu. Rozpoznanie objawów we wczesnym stadium zapobiega zniszczeniu współpracujących elementów przeniesienia napędu.

Weryfikacja uszkodzeń i decyzja o odtworzeniu detalu

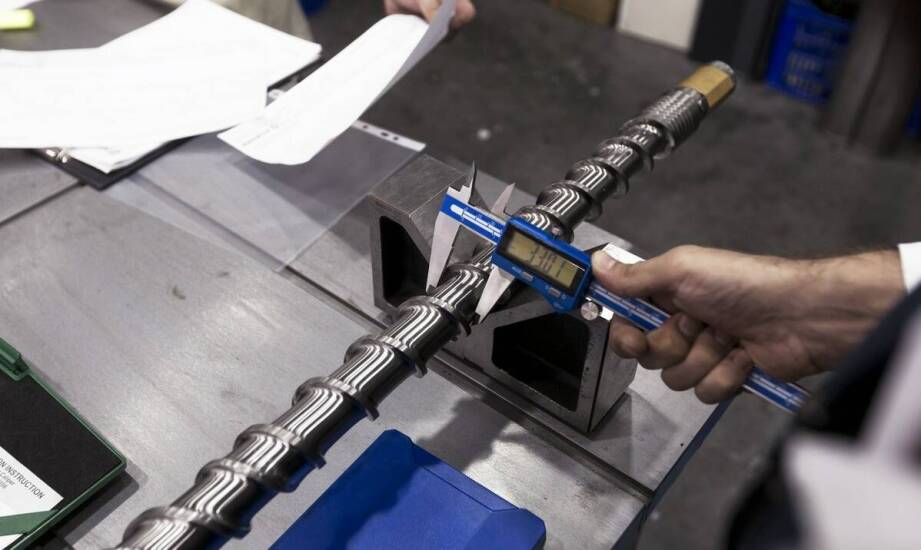

Podczas pierwszej wnikliwej inspekcji wizualnej oraz dokładnej oceny pomiarowej weryfikuje się głębokość zarysowań, stopień owalizacji czopów i ogólny stan struktury. Wykorzystuje się do tego zaawansowane metody defektoskopii, szukając ewentualnych mikropęknięć pod powierzchnią. Ocena uszkodzeń pozwala zdecydować o naprawie, gdy nadmierne zużycie ogranicza się wyłącznie do zewnętrznych stref współpracujących. Główny rdzeń wału musi w takiej sytuacji bezwzględnie zachować swoją pierwotną wytrzymałość mechaniczną, aby przenieść planowane obciążenia. Jeśli diagnozowane bicie promieniowe nie przekracza wartości granicznych ustalonych przez producenta sprzętu, interwencja naprawcza okazuje się w pełni uzasadniona pod kątem technicznym. Występowanie jakichkolwiek widocznych oznak zmęczenia materiału z reguły wyklucza jednak dany komponent z dalszej bezpiecznej eksploatacji.

W wielu rygorystycznych sektorach przemysłu, obejmujących produkcję maszyn wielkogabarytowych oraz branżę motoryzacyjną, kluczowe okazuje się restrykcyjne trzymanie się wytycznych producenta. Prawidłowo przeprowadzona regeneracja wałów pędnych zależy ściśle od zachowania tolerancji osiowości i dostarczonej dokumentacji badawczej. Zestawienie uzyskanych wyników z oryginalnym rysunkiem technicznym jednoznacznie określa docelowe średnice zewnętrzne. Narzuca również niezbędną prostopadłość płaszczyzn czołowych oraz określoną chropowatość, do której technolog musi dążyć na etapie obróbki wykańczającej.

Odtworzenie geometrii w procesie obróbki mechanicznej

Gdy zapada ostateczna decyzja o przywróceniu pełnej funkcjonalności podzespołu, do pracy przystępują maszyny sterowane numerycznie. Precyzyjne toczenie CNC przywraca nominalne średnice czopów, skutecznie i równomiernie usuwając zewnętrzną warstwę wyeksploatowanego materiału. Proces ten pozwala na ponowne odtworzenie właściwej cylindryczności i przygotowanie elementu pod ewentualne nakładanie nowych powłok. W kolejnym etapie frezowanie koryguje uszkodzone gniazda pod koła zębate oraz rowki wpustowe mające bezpośredni kontakt z elementami osadczymi. Odpowiednio zaplanowana ścieżka pracy narzędzia skrawającego gwarantuje zachowanie całkowitej zgodności z surową specyfikacją techniczną. Baza sprzętowa, którą dysponuje Zakład Produkcyjno-Usługowy ANMAR z Gliwic, pozwala na poprawne przeprowadzenie całego cyklu. Dostęp do szerokiej gamy materiałów narzędziowych w połączeniu z odpowiednim wyposażeniem obróbczym umożliwia sprawną realizację tego typu zleceń.

Zakończenie formowania zewnętrznej bryły metalu to jeszcze nie koniec całego procesu technologicznego. Ostatnim i niezwykle ważnym wymogiem przed montażem w docelowym układzie napędowym jest kalibracja rozkładu masy obracającej się osi. Dynamiczne wyważanie eliminuje resztkowe nierównomierności obrotowe, skutecznie zapobiegając szybkiemu zużyciu nowych łożysk podtrzymujących całą konstrukcję wału. Końcowa kontrola metrologiczna po raz ostatni szczegółowo weryfikuje ostateczne bicie promieniowe, utraconą wcześniej współosiowość osi cylindrów oraz docelową chropowatość płaszczyzn roboczych.

Przydatność podzespołu po zakończeniu procedury

Decyzja o przywróceniu pierwotnego stanu części maszynowej opiera się zawsze na twardych, bezstronnych danych pomiarowych z początkowego etapu diagnozy. Korekta geometrii metodami skrawania bywa rozsądnym i wysoce opłacalnym wyborem przy uszkodzeniach typowo powierzchniowych. Takie podejście znacząco redukuje koszty i czas w stosunku do oczekiwania na wytworzenie zupełnie nowego detalu od zera. Zachowanie sprawnej i przemyślanej technologii toczenia sprawia, że odnowiony moduł odzyskuje wszystkie parametry kinematyczne założone pierwotnie przez konstruktorów układu. Właściwa weryfikacja jeszcze przed głównym demontażem skutecznie chroni przedsiębiorstwo przed niepotrzebnym inwestowaniem w obróbkę elementu, który ostatecznie nie nadawałby się do uratowania.

Zaprojektowanie i wykonanie jednostki napędowej od podstaw staje się jednak koniecznością w momencie zidentyfikowania głębokich, nieodwracalnych zmian. Kiedy specjalistyczna defektoskopia ujawnia ukrytą siatkę mikropęknięć w rdzeniu, żadna powierzchowna obróbka nie zapewni bezpieczeństwa dla współpracujących maszyn. Zauważalne osłabienie nośności materiału wymusza rezygnację z prób obróbki, ponieważ ryzyko nagłego pęknięcia podczas wysokiego obciążenia pozostaje niedopuszczalne. Przemyślana kwalifikacja każdej części gwarantuje płynność produkcji i minimalizuje szanse na ponowną awarię całej linii montażowej.
